Connecter son BIP de garage

ou comment niquer Foncia économiser 1200€ / an

@remi_grumeau

Consultant digital indépendant

Code du web depuis 2001

Défenseur acharné du web mobile HTML5 depuis 2009

Pourquoi connecté son BIP de garage à Internet ?

Parce que c'est cool :)

Pour le controler depuis une page web

Parce que Mailjet a filé l'idée au TakeOff Talks

Parce qu'un seul BIP pour 2 voitures c'est relou

Comment connecté son BIP de garage à Internet ?

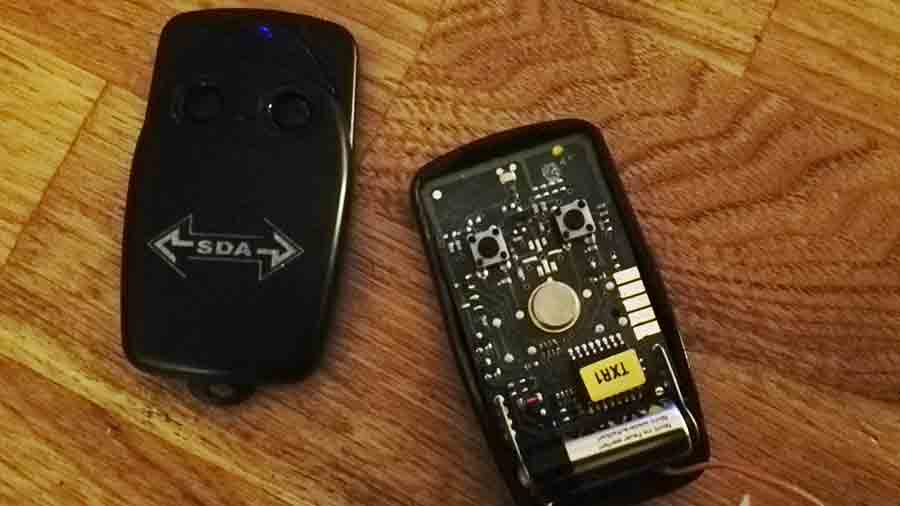

BIP de garage

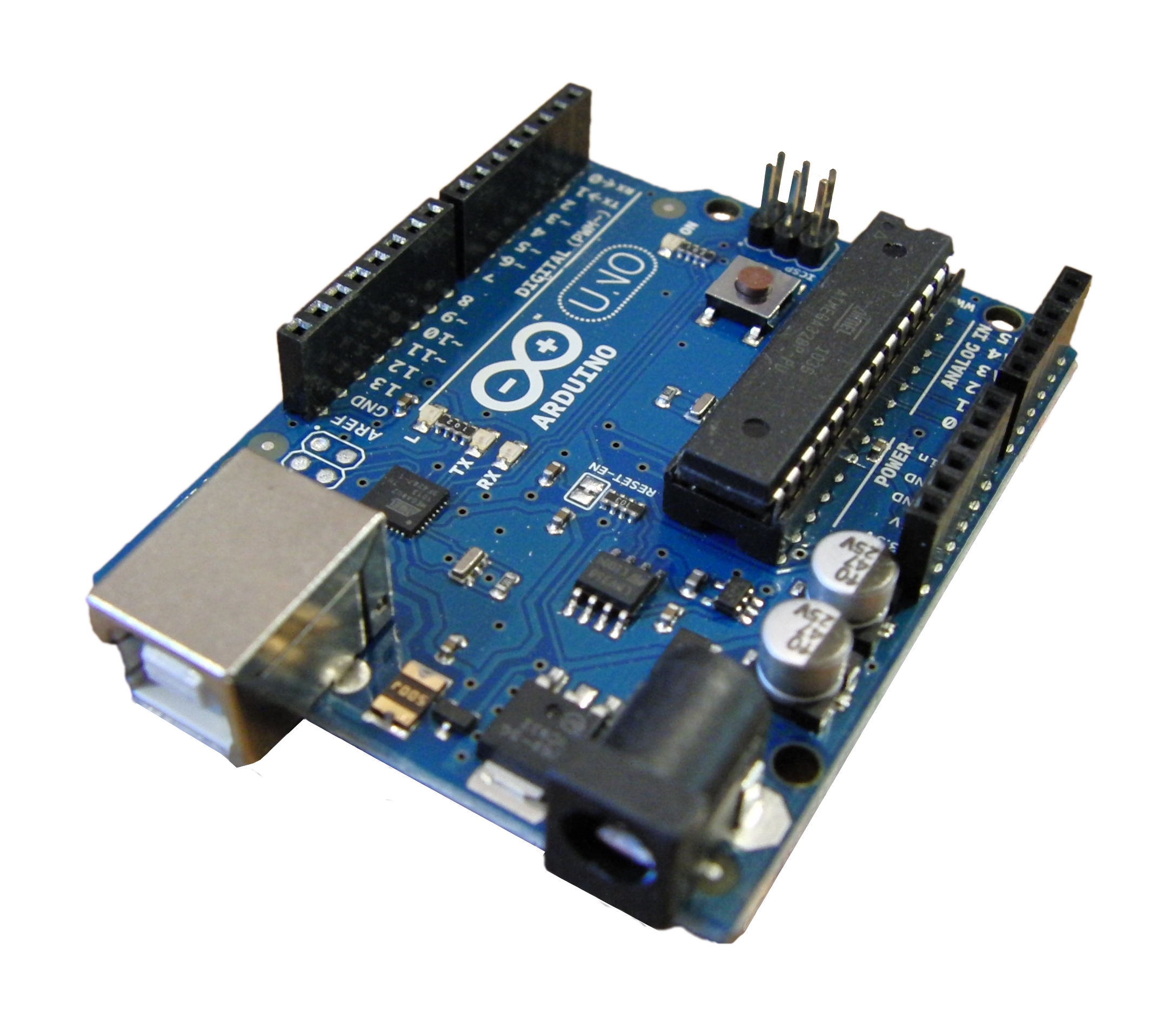

+ Arduino Uno

+ Ethernet Shield

+ Un smartphone
(smartphone avec un forfait data, tu fais pas ta radasse avec ton free à 0€...)

3 étapes principales

  • Coder le module Arduino

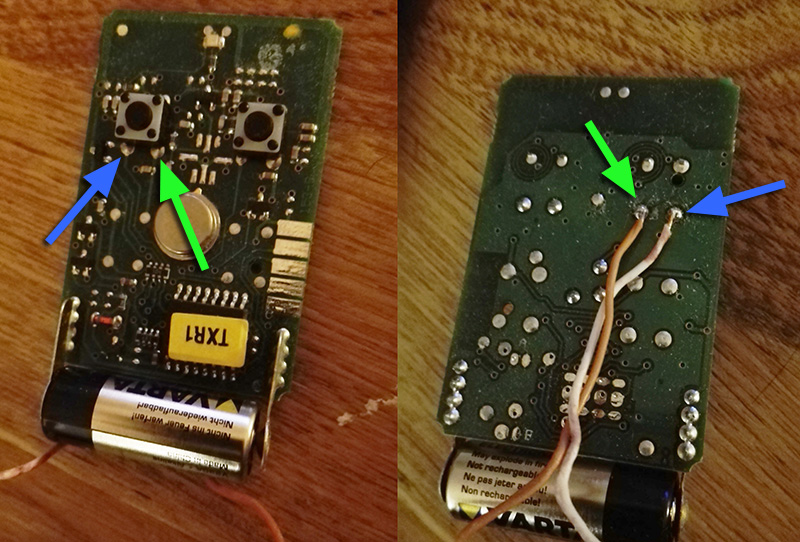

  • Souder 2 fils dans le bip de garage

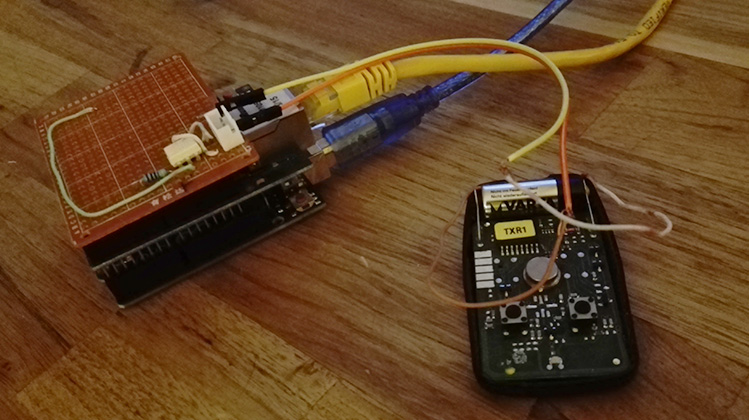

  • Raccorder le bip à l'Arduino

Préparer le BIP

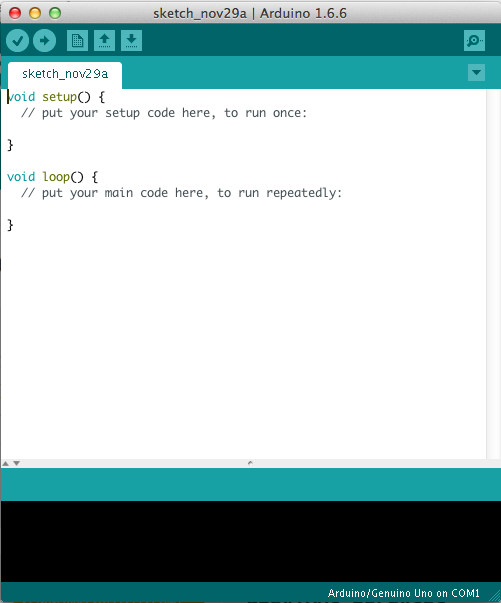

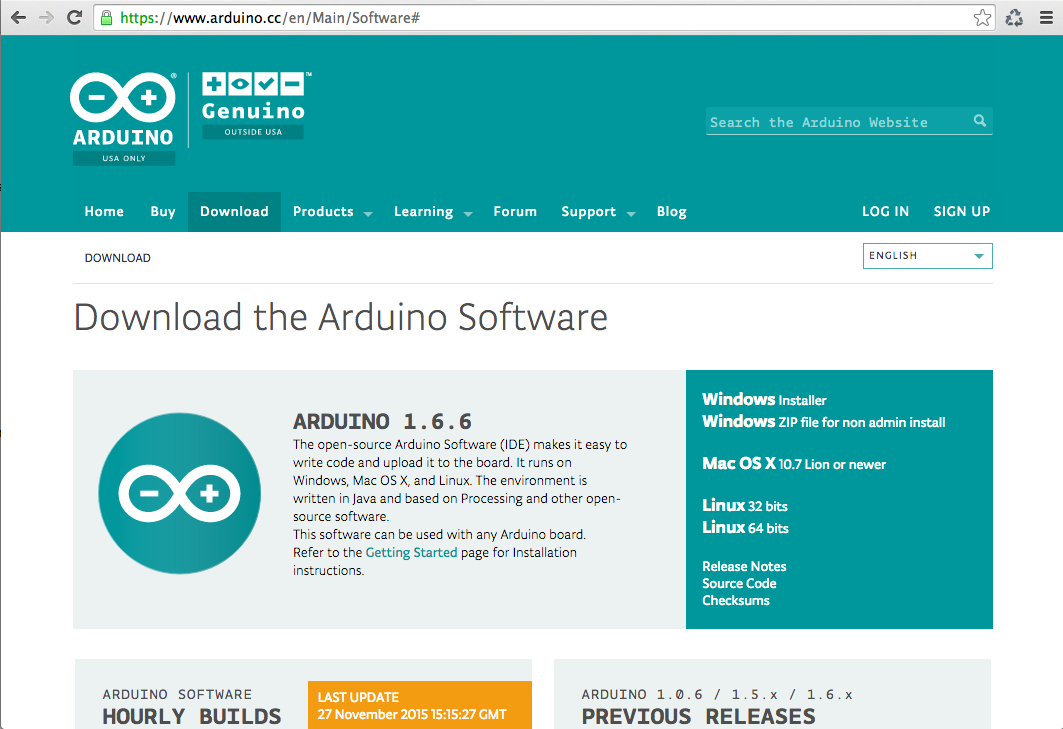

Coder le module Arduino

#include <Ethernet.h>

byte _mac[] = {
    0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
IPAddress 		_ip(192,168,1,200);
EthernetServer 	_server(8086);

const int _pin = 7;

void setup() {
	pinMode(_pin, OUTPUT);

	Ethernet.begin(_mac, _ip);
	_server.begin();

	// start the Ethernet connection
	if (Ethernet.begin(_mac) == 0) {
		Serial.println("Failed to configure Ethernet using DHCP");
		// DHCP failed, so use a fixed IP address:
		Ethernet.begin(_mac, _ip);
	}
}
void loop() {
    EthernetClient _client = _server.available();  // listen for incoming clients
    if (_client) {
        boolean _currentLineIsBlank = true;  // an http request ends with a blank line
        while (_client.connected()) {
            if (_client.available()) {
                char _c = _client.read();
                if (_c == '\n' && _currentLineIsBlank) {
                    // received a newline character & line is blank: http request has ended
                    digitalWrite(_pin, HIGH);
                    delay(500);
                    digitalWrite(_pin, LOW);
...
                    break;
                }
                if (_c == '\n') {
                    _currentLineIsBlank = true; // is a new line
                }
                else if (_c != '\r') {
                    _currentLineIsBlank = false; // is a character on current line
                }
            }
        }
        delay(1); // give the web browser time to receive the data
        _client.stop(); // close the connection
    }
}
digitalWrite(_pin, HIGH);
delay(500);
digitalWrite(_pin, LOW);

_client.println("HTTP/1.1 200 OK"); // send a standard http response header
_client.println("Content-Type: text/html");
_client.println("Connection: close"); // the connection will be closed after completion of the response
_client.println();
_client.println("<!DOCTYPE HTML>");
_client.println("<html lang='fr'>");
_client.println("<head>");
_client.println("  <meta charset='utf-8'>");
_client.println("  <title>BIP</title>");
_client.println("  <meta name='viewport' content='width=device-width, initial-scale=1.0'>");
_client.println("</head>");
_client.println("<body style='background:#535354'>");
_client.println("  <div style='text-align:center;color:#fff;font-size:2em'>OUVERT</div>");
_client.println("</body>");
_client.println("</html>");
break;

Et donc...

Et voila !

Questions ?

Merci :)
